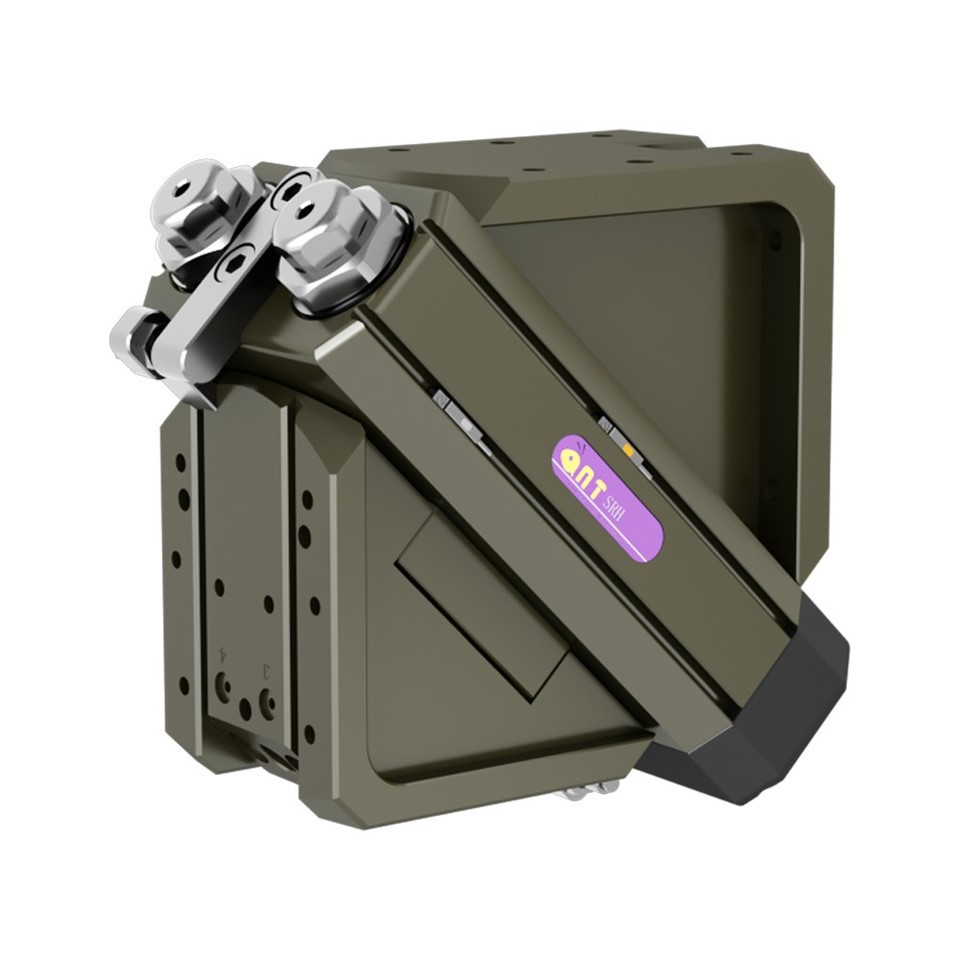

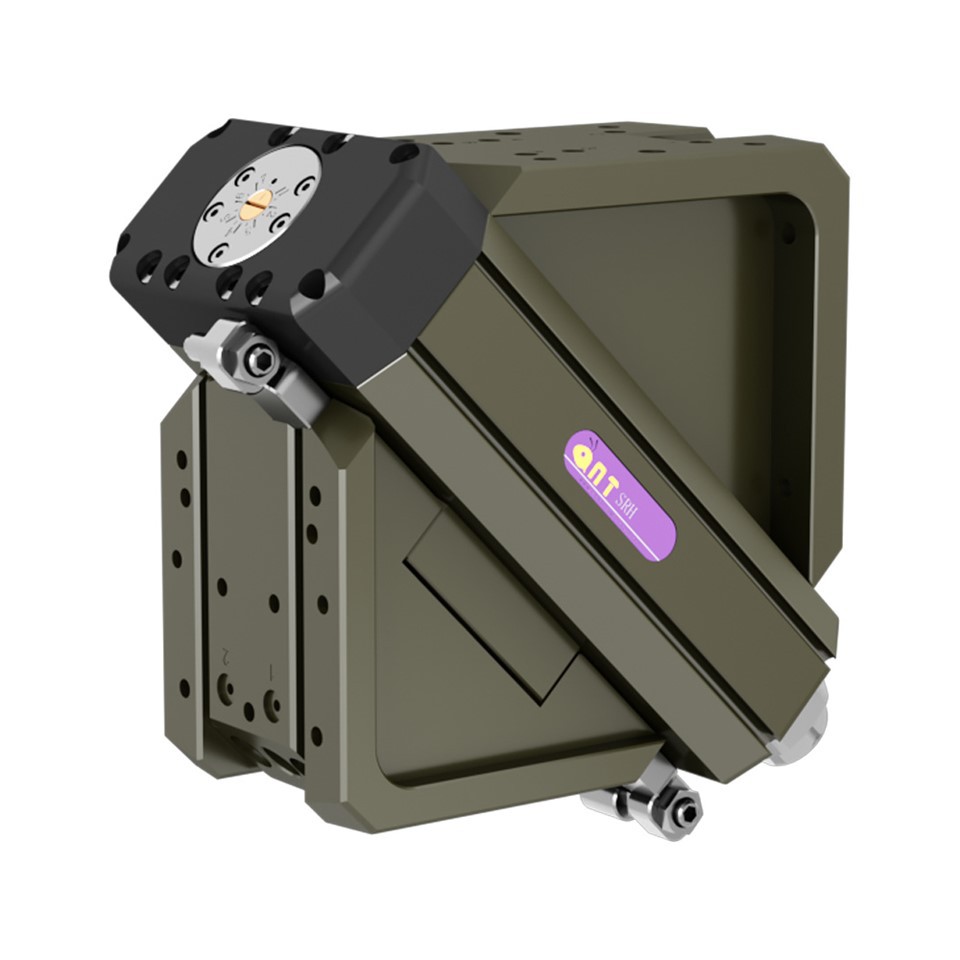

SRH-P 180 градус қос-тіректі айналмалы модуль: Өнеркәсіптік автоматтандыруға арналған жоғары-жылдамдық дәлдігі

Теңдесі жоқ жылдамдықпен, дәлдікпен және сенімділікпен 180 градустық бөлшектерді манипуляциялауды талап етуге арналған.

Негізгі инженерлік инновациялар

▌ Қос-тірек моментін күшейту

○ Есептегіш{0}}жылжымалы тіректердәл беріліс пойызын жетек →49,5Нм максималды айналдыру моменті(SRH-P50 @6bar)

○ 180 градус айналустандартты 90 градус бірліктерімен салыстырғанда жұмыс станциясына қол жеткізуді екі есе арттырады

○ Ішкі ауа өту жолдарысыртқы түтіктерді жою (IP64 қорғанысы)

▌Precision Performance Specifications

Үлгі	Айналым моменті @6бар	Салмағы	Цикл уақыты	Дәлдікті қайталау
SRH-P30(-E)	10,5 Нм	4кг/3,9кг	0.9s	±0,05 градус /±0,1 градус
SRH-P40(-E)	22 Нм	7,5 кг/7,3 кг	1.2s	±0,07 градус /±0,1 градус
SRH-P50(-E)	49,5 Нм	15,8 кг/15 кг	1.5s	±0,07 градус /±0,1 градус

Техникалық үстемдік

► Айналу: 180 градус (±3 градусқа реттелетін соңғы нүктелер)

► Қысым: 3-8 бар (6 бар жұмыс)

► Ауаны тұтыну: 196-560 л/мин

► Гидравликалық демпферлік: реттелетін жастықтау

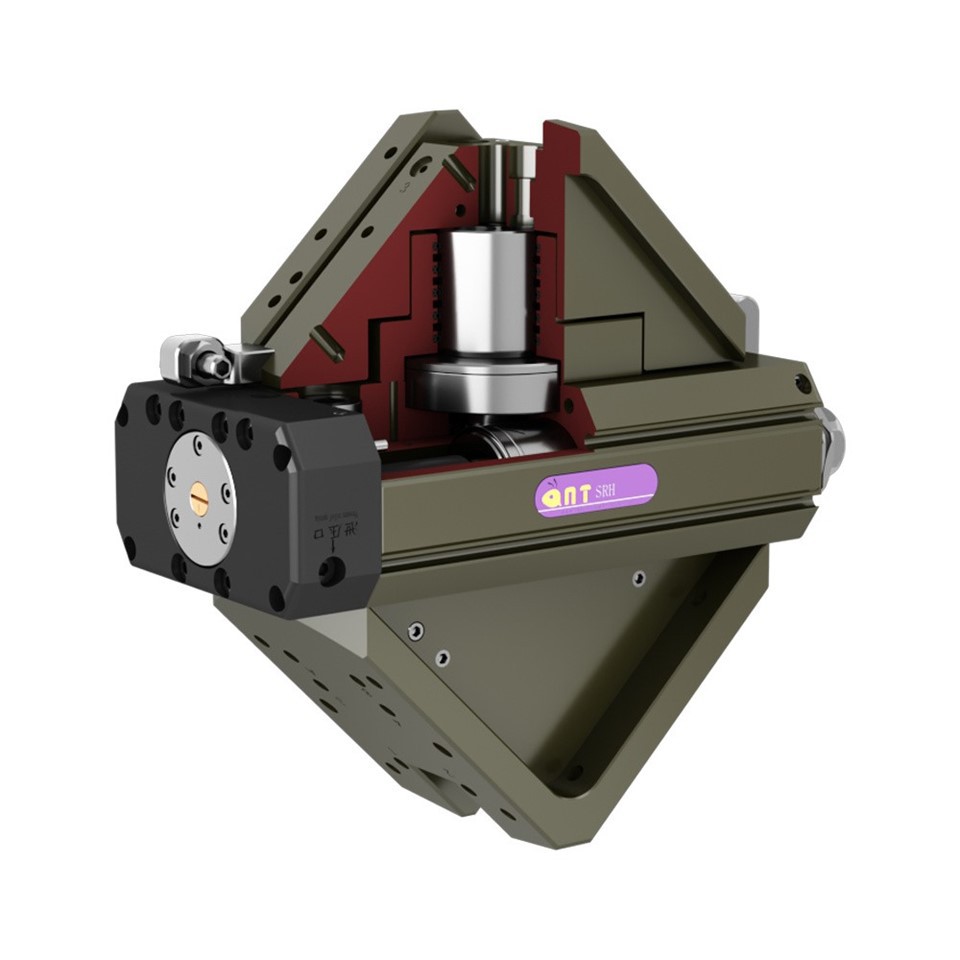

► Подшипник жүйесі: Дәл бұрыштық контактілі подшипниктер

► Сенсорды біріктіру: Магниттік қосқыш слоттары

► Қоршаған орта температурасы: 5-60 градус

Критикалық өнеркәсіптік қолданбалар

Жоғары -паллеттеу жылдамдығы

◼180 градус қорапты 60+ c/с жылдамдықпен айналдыру (сағатына цикл)

◼Сақтау үшін сөмкенің бағытын өзгерту

◼Буып-түю желілерінде қоқыс жәшігін төгу

Машинамен жұмыс жасау

◼CNC токарлық станок қос{0}}станцияны жүктеу (A→B бөлігін ауыстыру)

◼Инъекциялық қалыптау шыршасын бөлу

◼Штамптау престерінің майлауына қол жеткізу

Автокөлік құрастыру

◼Терминалды дәнекерлеуге арналған батарея модулін айналдыру

◼Шығару жүйесінің U-иілісін анықтау

◼Доңғалақ торының артқы бетін өңдеуге рұқсат

Құю өндірісін автоматтандыру

◼Құюды тазалау станциясының айналуы

◼Соғу матрицаны 180 градусқа ауыстыру

◼Термиялық өңдеу сөресі тиеу/түсіру

Бәсекелестік артықшылықтар

Жылдамдық үстемдігі: 0,9 секундта 180 градус - 40% жылдамырақ

Нөлдік түтік дизайны: Ішкі ауа арналары кептеліп қалған ұяшықтардағы тоқырауды болдырмайды

Дәлдік бақылау: Сыртқы шектегіштер тісті доңғалақтарды-мүшенің шамадан тыс зақымдануынан қорғайды

Қос-модель опциялары: Стандартты және Жетілдірілген (-E) дәлдік нұсқалары

Қолдау иммунитеті: Қатты-анодталған алюминий абразивті орталарға төзімді

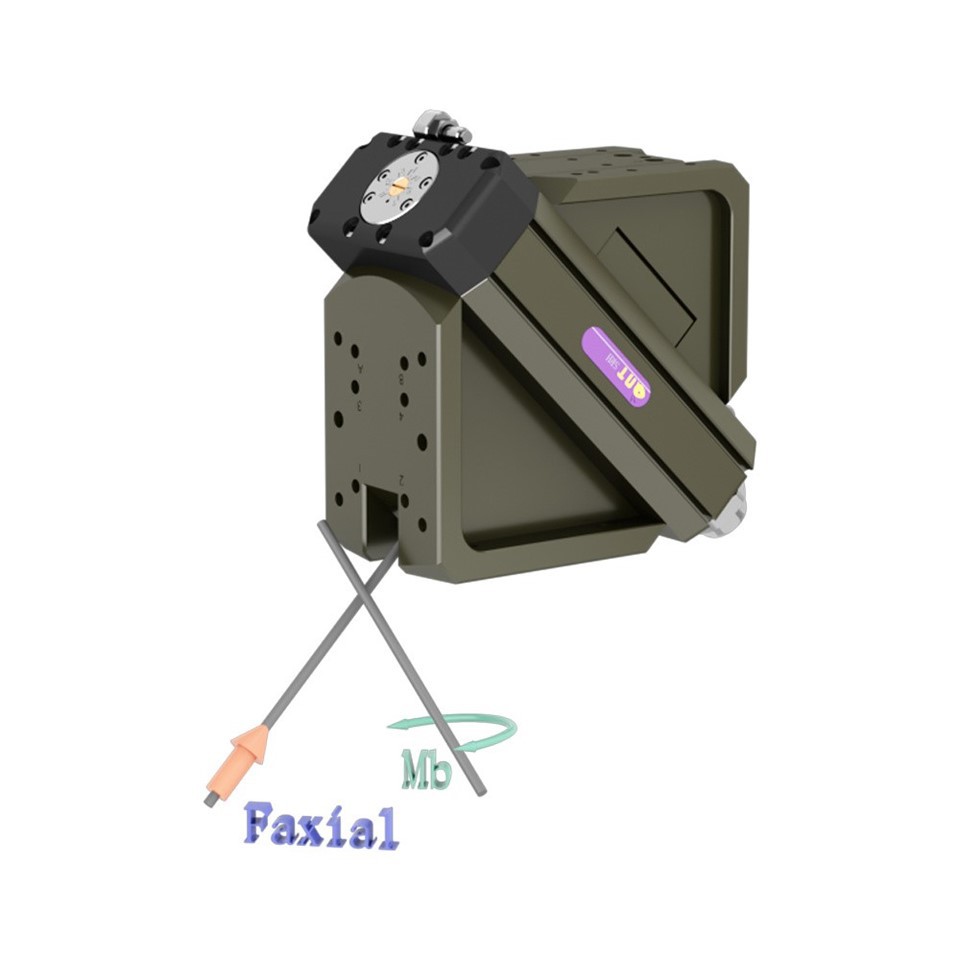

Жүктемені оңтайландыру: 49,5 Нм айналу моменті 80 кг эксцентрлік жүктемені көтереді

Қорытынды

SRH-P сериясы оның көмегімен өнеркәсіптік бөліктерді өңдеуді қайта анықтайдыреволюциялық қос{0}}тірек дискі, жеткізунайзағайдың 180 градус айналуы(0,9с) жәнеерекше айналу моменті (49,5 Нм)ықшам, техникалық қызмет көрсету ақысыз -пакетте. Оның ішкі ауа бағыты ақауға бейім түтік-болмайды, ал IP64 нығыздауы қатал ортада сенімділікті қамтамасыз етеді. Бөлшектердің толық бағытын өзгертуді қажет ететін паллеттеу, машина өңдеу және автомобиль қолданбалары үшін SRH-P төмен ТШО және жылдамырақ жауап беретін электр баламаларынан асып түседі. Реттелетін гидравликалық демпферлік және сыртқы шектегіштер нәзік пайдалы жүктемелер үшін теңдесі жоқ бақылауды қамтамасыз етеді, ал дәлдік мойынтіректері миллиондаған циклдар арқылы ±0,05 градус қайталану мүмкіндігін сақтайды.

Дәлдік әмбебаптыққа сәйкес келетін жерде, SRP сериясы Industry 4.0 ең талап етілетін орталары үшін мінсіз бұрыштық орналасуды қамтамасыз етеді.

Үлгіні таңдау бойынша нұсқаулық

SRH-P30(-E):

Электроника/жарық жинағы (<15kg)

SRH-P40(-E):

Автокөлік/өңдеу (15-40 кг)

SRH-P50(-E):

Lorem ipsum dolor sit amet consectetur adipisicing elit

Дәлдік өнеркәсіптік төзімділікке сәйкес келетін жерде, SRH-P 180 градустық ымырасыз өнімділікті қамтамасыз етеді.
