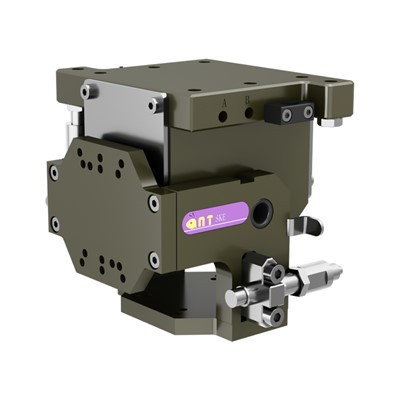

RM Precision Rotary модулі: Гравитация-ықшам автоматтандыру үшін оңтайландырылған қозғалыс
Ерекше көтеру моментін және микрон{0}}деңгейдегі бұрыштық дәлдікті талап ететін тік қолданбаларға арналған.
Негізгі инженерлік инновациялар
|
Параметр |
Өнімділік |
Өнеркәсіптің артықшылығы |
|
Көтеру моменті (0 градус → 90 градус) |
20 Нм артық немесе оған тең |
8 кг пайдалы жүктерді тігінен өңдейді |
|
Төмендету моменті (90 градус → 0 градус) |
9 Нм артық немесе оған тең |
Энергияны{0}}тиімді ауырлық-көмектесетін қайтару |
|
Дәлдікті қайталау |
±0,05 градус |
Медициналық құрылғы/жартылай өткізгіш дәлдігі |
|
Салмағы |
1,05 кг |
Бәсекелестерге қарағанда 40% жеңіл |
|
Реттеу диапазоны |
>±3 градус |
Икемді соңғы нүктені теңшеу |
|
Ауаны тұтыну |
Минималды (2-6 бар) |
Қысқартылған операциялық шығындар |
Сыни қолдану сценарийлері
Медициналық құрылғы жинағы
◇Таза бөлмелерде имплант компоненттерін айналдыру
◇Хирургиялық құралды зарарсыздандыру науасының бағыты
◇Микро{0}}сұйықтық картриджі 90 градус индекстеу
Микро электроника-өндіріс
◇Қос бүйірлік{0}}жабынға арналған ПХД панелінің тік бағытын өзгерту
◇Сенсор модулін калибрлеуді орналастыру
◇ Коннектор корпусын дәл енгізу
Фотоника және оптика
◇ Талшықты туралау сатысының айналуы
◇Лазерлі линзалар жинағын индекстеу
◇Оптикалық сүзгінің бұрыштық реттеуі
Зертханалық автоматтандыру
◇Центрифугалауды дайындауға арналған микропластинаның инверсиясы
◇Реагент бөтелкесін бұрышпен бөлу
◇Микроскоптың слайдтарын қою
Инженерлік жетістіктер
Гравитация-Оңтайландырылған физика: Интеллектуалды момент профилі симметриялық жетектерге қарағанда қуат тұтынуды 55%-ға азайтады
Кеңістік-Архитектураны сақтау: 35 мм ықшам биіктігі шектеулі жабдықта біріктіруге мүмкіндік береді
Қосымша-Аркминут дәлдігі: Оптикалық туралау тапсырмалары үшін 0,0008 градус дәлдігін сақтайды
Жылдам калибрлеу: Құрал{0}}еркін бұрышты реттеу ауысу уақытын 85%-ға қысқартады
Термиялық тұрақтылық: <0.01° deviation across 55°C temperature range
Қорытынды
RM Precision Rotary модулі оптикалық дәреже дәлдігін (±0,05 градус) сақтай отырып, ерекше көтеру күшін (20Нм-ден жоғары немесе оған тең) қамтамасыз етіп, ауырлық{0}}оңтайландырылған момент профилімен шағын автоматтандыруды қайта анықтайды. Оның асимметриялық күш дизайны медициналық құрылғыларды өндірудегі, фотоникаларды туралаудағы және микро-электроникадағы маңызды кеңістік пен дәлдік мәселелерін шешуге -тәтті тік жұмыс істеуге - қуат береді. Салмағы небәрі 1,05 кг, бұрышты еркін реттейтін құралмен{10} RM техникалық қызмет көрсетусіз-пневматикалық сенімділікті қамтамасыз ете отырып, ТШО-дағы электр серволарынан асып түседі. Кеңістік шектеулерімен және микрон{13}}деңгейіндегі бұрыштық талаптармен күресетін инженерлер үшін бұл модуль кәдімгі айналмалы жетектер істен шыққан жағдайда ымырасыз өнімділікті қамтамасыз етеді.
